菲涅爾透鏡原理及應用 ——什么是菲涅爾透鏡
2019-06-10 02:12:17
一、菲涅爾透鏡基本原理
1.1 什么是菲涅爾透鏡
菲涅爾透鏡是由法國物理學家奧古斯汀.菲涅爾（Augustin.Fresnel)發明的，他在1822年最初使用這種透鏡設計用于建立一個玻璃菲涅爾透鏡系統——燈塔透鏡。
菲涅爾透鏡(Fresnel Lense)是一種微細結構的光學元件，從正面看其象一個飛鏢盤，由一環一環的同心園組成。
1.2 基本原理
其工作原理十分簡單：假設一個透鏡的折射能量僅僅發生在光學表面（如：透鏡表面），拿掉盡可能多的光學材料，而保留表面的彎曲度。

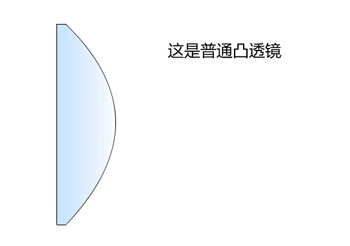

另外一種理解就是，透鏡連續表面部分“坍陷”到一個平面上。如下圖：
從剖面看，其表面由一系列鋸齒型凹槽組成，中心部分是橢圓型弧線。每個凹槽都與相鄰凹槽之間角度不同，但都將光線集中一處，形成中心焦點，也就是透鏡的焦點。每個凹槽都可以看做一個獨立的小透鏡，把光線調整成平行光或聚光。這種透鏡還能夠消除部分球形像差。
菲涅爾透鏡分類
2.1 從光學設計上來劃分：
1.1 正菲涅爾透鏡：
光線從一側進入，經過菲涅爾透鏡在另一側出來聚焦成一點或以平行光射出。焦點在光線的另一側，并且是有限共軛。
這類透鏡通常設計為準直鏡（如投影用菲涅爾透鏡，放大鏡）以及聚光鏡（如太陽能用聚光聚熱用菲涅爾透鏡。
2.2 負菲涅爾透鏡 ：
和正焦菲涅爾透鏡剛好相反，焦點和光線在同一側，通常在其表面進行涂層，作為第一反射面使用。
3. 從結構上劃分：
圓形菲涅爾透鏡
菲涅爾透鏡陣列，
柱狀菲涅爾透鏡，
線性菲涅爾透鏡，
衍射菲涅爾透鏡，
菲涅爾反射透鏡，
菲涅爾光束分離器和菲涅爾棱鏡。
菲涅爾透鏡是一種應用十分廣泛的光學元件，其設計和制造設計到多個技術領域，包括光學工程,高分子材料工程，CNC機械加工，金剛石車削工藝，鍍鎳工藝；模壓、注塑、澆鑄等制造工藝。國內擁有設計及制造能力的公司不多，成都菲斯特科技有限公司從1999年開始致力于菲涅爾透鏡的研究，開發和生產，擁有先進的大型單點金剛石超精密模具加工設備和多種生產手段，擅長大型、高精密菲涅爾透鏡的設計、開發和生產，同時是成都光電顯示工程技術中心的依托單位。
